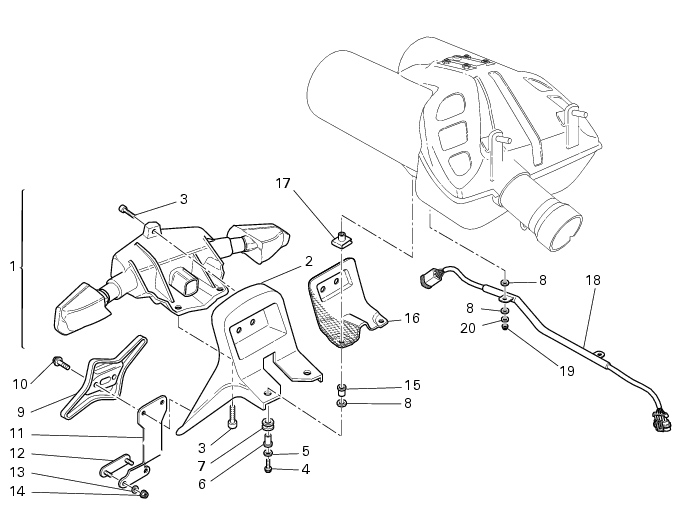

Les numéros en caractères gras à l'intérieur de ce chapitre identifient des composants qui ne sont pas représentés sur les figures à côté du texte, mais uniquement dans l'éclaté ci-dessus.

Dévisser la vis (3) de fixation du feu arrière (1) au support de la plaque d'immatriculation (2) et sortir le feu arrière (1), en débranchant le connecteur du câblage arrière (18).

Dévisser les quatre vis (4) de fixation du support de plaque d'immatriculation (2) au silencieux et le déposer. Récupérer les rondelles (5), les entretoises (6), le rondelles (8), les entretoises (15) et la protection thermique (16).

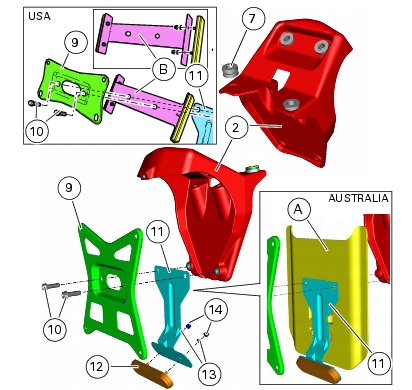

Lors du remontage du support de la plaque d'immatriculation (2), installer les quatre plots antivibratoires (7) dans les trous prévus à cet effet. Appliquer du frein-filets sur le filet des deux vis (10). Poser la plaque (9) sur la plaque (11), en introduisant les vis (10) comme le montre la figure.

Serrer les vis (10) au couple spécifié (Sect. C 3, Couples de serrage du cadre). Introduire le catadioptre (12) sur la plaque (11). Poser les deux écrous (14) avec les rondelles (13) et les serrer au couple spécifié (Sect. C 3, Couples de serrage du cadre).

Pour la repose, procéder dans le sens inverse de la dépose : serrer les vis (4) et (3) au couple spécifié (Sect. C 3, Couples de serrage du cadre).
