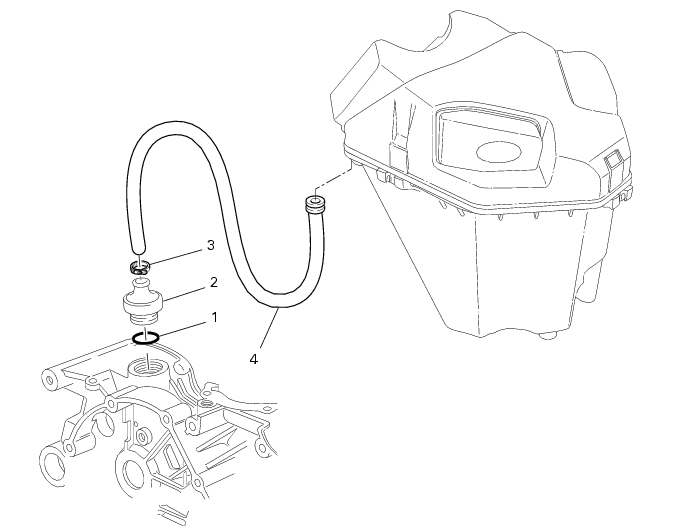

Circuit de graissage : reniflard d'huile
1
Joint torique
2
Reniflard d'huile
3
Collier
4
Tubulure
Catalogue piéces detachees
1100
Aspiration air et event huile
1100S
Aspiration air et event huile
 Important
Les numéros en caractères gras à l'intérieur de ce chapitre identifient des composants qui ne sont pas représentés sur les figures à côté du texte, mais uniquement dans l'éclaté ci-dessus.
Dépose du reniflard d'huile
Opérations
Section de référence
Déposer l'ensemble selle - réservoir
E 3, Dépose du groupe selle - réservoir
Desserrer le collier (3) de la tubulure (4) de raccordement du reniflard d'huile (2).
Débrancher la tubulure (4) du boîtier de filtre (A).
Dévisser et déposer le reniflard d'huile (2) du moteur.
Contrôler l'état du joint torique (1) et le remplacer s'il est abîmé.
Repose du reniflard d'huile
Pour la repose, procéder dans le sens inverse de la dépose.
Il est conseillé de poser en premier la tubulure (4) dans le boîtier de filtre (A) puis le collier (3) sur le reniflard (2).
 Remarque
Lors de la repose, lubrifier le joint torique (1) avec la graisse du type préconisé.
 Remarque
Pour faciliter la dépose et la repose, il est conseillé d'orienter les colliers de serrage des tubulures dans leur position d'origine.
Opérations
Section de référence
Reposer l'ensemble selle - réservoir
E 3, Repose du groupe selle - réservoir
Cheminement de la tubulure du reniflard d'huile moteur
