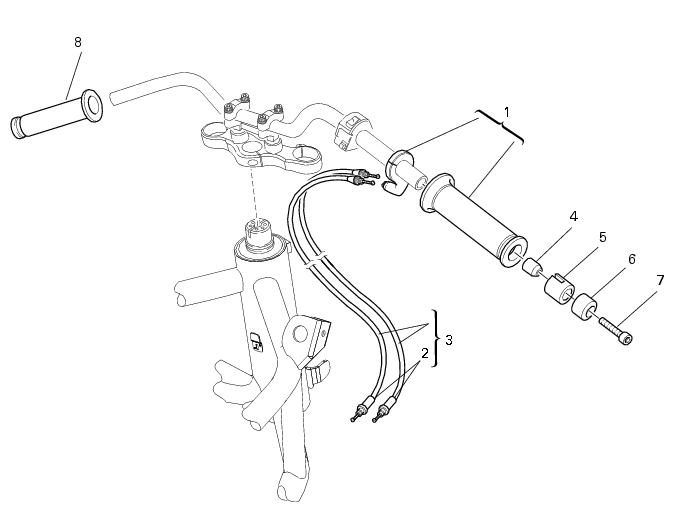

1 -
Commande des gaz - starter
1
Commande des gaz
2
Éléments de réglage
3
Câbles de commande des gaz
4
Bague
5
Douille
6
Contrepoids
7
Vis
8
Poignée gauche
Catalogue piéces detachees
1100
Guidon et comandes
1100S
Guidon et comandes
 Important
Les numéros en caractères gras à l'intérieur de ce chapitre identifient des composants qui ne sont pas représentés sur les figures à côté du texte, mais uniquement dans l'éclaté ci-dessus.
Dépose de la commande des gaz
Dévisser la vis (7) et ôter le contrepoids (6) avec les bagues filetées (5) et les douilles (4).
Déplacer légèrement le capuchon en caoutchouc (A) de protection des câbles de commande des gaz.
Dévisser les vis (B) de fixation des deux moitiés de la commande des gaz (1) et ouvrir la commande.
Dégager les câbles d'ouverture (C) et de fermeture (D) après avoir ôté les vis sans tête.
Déposer la commande des gaz (1) du guidon.
 Remarque
Pour remplacer les câbles de commande des gaz, il faut d'abord les débrancher du corps de papillon comme décrit dans la Sect. L 6, Dépose du corps de papillon.
Les câbles des gaz de rechange sont dotés d'éléments de réglage.
Repose de la commande des gaz
Lubrifier l'extrémité des câbles (C) et (D) des gaz et la poulie de commande avec de la graisse du type préconisé.
Pour la repose des composants de la commande des gaz, procéder dans l'ordre inverse de la dépose, en introduisant le pion (E) du couvercle supérieur de la commande des gaz dans le trou de centrage (F) sur le guidon.
 Remarque
Pour le cheminement des câbles des gaz, voir les figures en fin de chapitre.

Pour le réglage du jeu des câbles, se reporter à la Sect. D 4, Réglage des câbles des gaz.

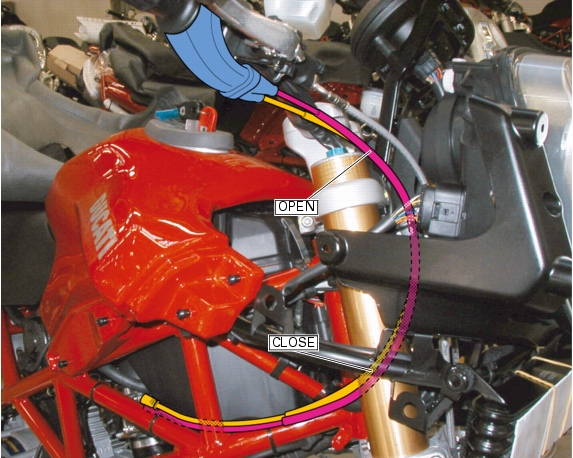

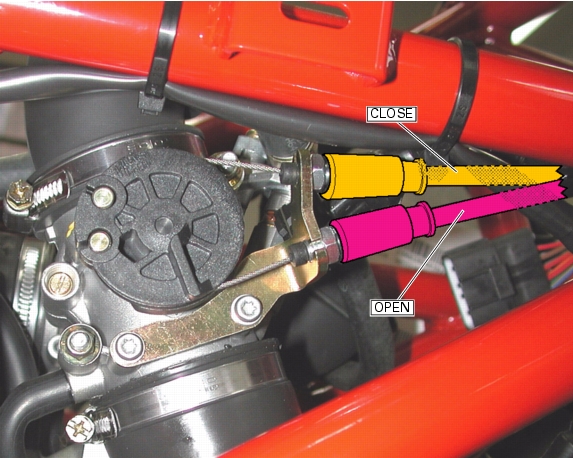

Cheminement des câbles de commande du starter/des gaz
