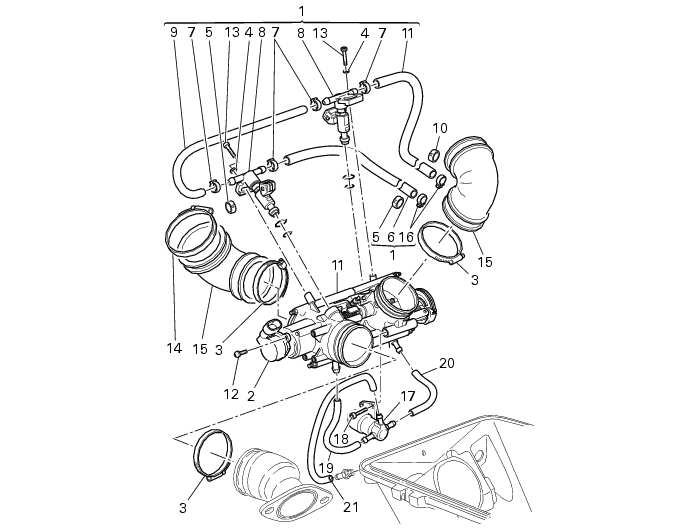

Les numéros en caractères gras à l'intérieur de ce chapitre identifient des composants qui ne sont pas représentés sur les figures à côté du texte, mais uniquement dans l'éclaté ci-dessus.

Le potentiomètre (2) se trouve à droite sur le côté droit du corps de papillon, au niveau du papillon du cylindre vertical (MASTER). Pour le déposer du papillon, dévisser les deux vis (12).

Desserrer les colliers (7) de maintien des injecteurs avec la tubulure d'alimentation (M), la tubulure de retour (6) et la tubulure de raccordement des injecteurs (9).

Dévisser les vis (13), en faisant attention aux rondelles (4), et déposer les injecteurs du corps du papillon.

Poser les rondelles (4) et serrer les vis (13).

Le moteur pas à pas est monté au milieu du corps de papillon : pour le déposer, dévisser les vis (18), puis débrancher les tubulures (19) et (20) du corps de papillon. Pour le fonctionnement, se reporter à la Sect. M 3, Moteur pas à pas.

Placer le corps de papillon (11) en orientant la poulie (E) vers la droite (par rapport au sens de la marche) et l'introduire jusqu'en butée dans les collecteurs d'aspiration.

Serrer les colliers (3) au couple prescrit (Sect. C 3, Couples de serrage du cadre), en faisant attention à ce qu'ils ne dépassent pas des bords (F) des collecteurs.

En cas de remplacement du corps de papillon ou du potentiomètre, mettre le potentiomètre à zéro en procédant comme décrit au point « Mise à zéro du potentiomètre de position du papillon (TPS) » dans la Sect. D 5.
