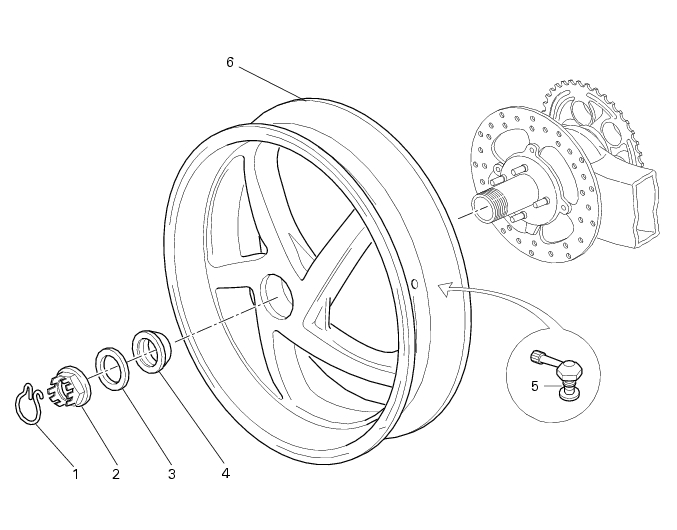

Les numéros en caractères gras à l'intérieur de ce chapitre identifient des composants qui ne sont pas représentés sur les figures à côté du texte, mais uniquement dans l'éclaté ci-dessus.

Placer la moto sur la béquille de service arrière et engager la 1ère vitesse.

S'agissant d'une jante sans roulements, pour pouvoir la soutenir correctement, il est nécessaire d'utiliser la barre réf. 88713.1073.

Inspecter la jante en procédant comme suit :

vérifier à l'œil nu l'absence de déformations, sillons ou fissures : si nécessaire, remplacer la jante.

Monter la jante sur la barre réf. 88713.1073 en utilisant les éléments de fixation d'origine.

Utiliser un comparateur pour déterminer le voile et le faux-rond de la jante par rapport à l'axe (Sect. C 1.1, Roue arrière).

Serrer l'écrou au couple spécifié (Sect. C 3, Couples de serrage du cadre) en veillant à aligner l'orifice de l'écrou avec celui de l'axe de roue.
