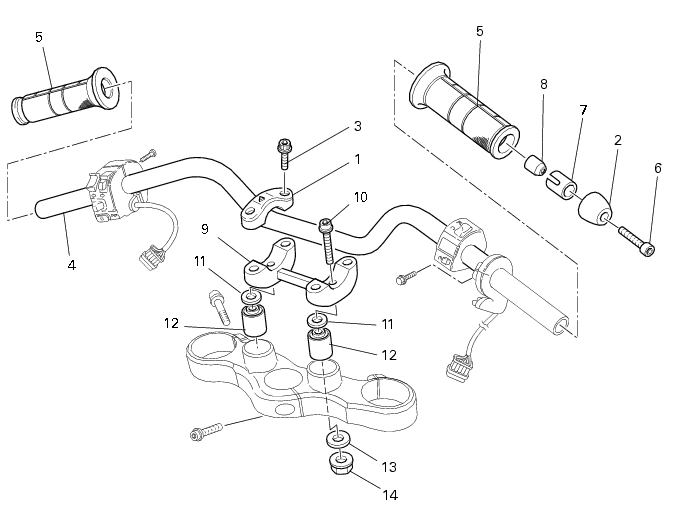

Guidon

1 -

1	Cavalier supérieur

2	Contrepoids

3

4

5

6

7

8

9	Cavalier inférieur

10

11

12	Entretoise

13

14

Catalogue piéces detacheesi


1100	Guidon et comandes
1100S	Guidon et comandes

Important

Les numéros en caractères gras à l'intérieur de ce chapitre identifient des composants qui ne sont pas représentés sur les figures à côté du texte, mais uniquement dans l'éclaté ci-dessus.

Dépose du guidon


Opérations	Section de référence
Déposer la commande des gaz	F 1, Dépose de la commande des gaz
Déposer le comodo droit et le comodo gauche	P 5, Contrôle des composants des dispositifs de signalisation
Déposer la commande de frein avant	F 3, Dépose du maître-cylindre du frein avant
Déposer la commande hydraulique d'embrayage	F 2, Dépose du maître-cylindre d'embrayage

Desserrer et déposer les vis (3) de fixation des cavaliers (1).

Déposer les deux cavaliers de fixation (1) du guidon.

Dégager le guidon (4) de son logement sur le té supérieur.

Pour déposer le poignées (5), dévisser les vis (6) et sortir les contrepoids (2), les douilles (7) et les bagues (8).

Déposer les cavaliers inférieurs (9) du té supérieur en dévissant les vis (10).

Dévisser les écrous (14) en maintenant les vis (10) et récupérer les rondelles (13).

Enlever les vis (10), les cavaliers inférieurs (9) et les rondelles (11).

Repose du guidon

Reposer le poignées (5) avec les contrepoids (2), les douilles (7) et les bagues (8).

Serrer les vis (6) au couple spécifié (Sect. C 3, Couples de serrage du cadre).

Si les entretoises (12) ont été déposées du té supérieur, les lubrifier avec de l'huile siliconique en spray.

Poser les entretoises (12) jusqu'en butée dans l'axe des trous (A) du té supérieur, en les orientant comme le montre la figure.

Important

Les entretoises (12) doivent être posées en intervenant sur la bague externe (B) et la réaction doit être réalisée dans les zones (C) dans la partie inférieure du té supérieur.

À la fin de l'opération, éliminer le lubrifiant en excès.

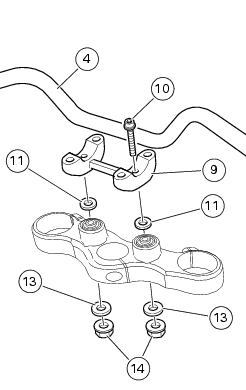

Placer les cavaliers inférieurs (9), avec les rondelles (11) sur le té supérieur (2).

Introduire les vis (10) sur les cavaliers inférieurs (9) et visser les écrous (14) avec rondelles (13).

Serrer les écrous (14) au couple spécifié (Sect. C 3, Couples de serrage du cadre) en empêchant les vis (10) de tourner.

Enfiler le guidon (4) dans son logement sur les cavaliers inférieurs (9).

Orienter le guidon de telle sorte que les marques (A) soient équidistantes du cavalier inférieur et dans son alignement.

Appliquer de la graisse du type spécifié sur le filet et sous la tête des vis (3).

Reposer les cavaliers supérieurs (1) en enfilant les vis (3).

Orienter les cavaliers supérieurs en veillant à ce que la pointe des flèches (B) soient dirigées vers l'arrière.

Serrer les vis (3) au couple spécifié (Sect. C 3, Couples de serrage du cadre) dans l'ordre 1-2-3-4-1-2 (voir figure).


Opérations	Section de référence
Poser la commande de frein avant	F 3, Repose du maître-cylindre du frein avant
Poser le comodo droit et le comodo gauche	P 5, Contrôle des composants des dispositifs de signalisation
Poser la commande des gaz	F 1, Repose de la commande des gaz
Poser la commande hydraulique d'embrayage	F 2, Repose du maître-cylindre d'embrayage
